电动机经联轴器通过减速机带动圆盘。圆盘转动时，料仓内的物料随着圆盘一起移动，并向出料口的一方移动，经闸门或刮刀排出物料。排出量的大小可用刮刀装置或闸门来调节。
1、圆盘采用回转支撑结构，承载力大，运转平稳；
2、传动链由一台减速机和回转支撑齿轮副组成，系统简洁，传动效率高，使用寿命长；
3、减速机安装于回转支撑外侧，安装和检修维护均十分方便；
4、机器完全采用油浴润滑，无须另加强润滑设施，可靠性大大提高；
5、物料输送过程可完全封闭，有利于使用现场的高清洁度管理；
6、机器本体部分和落料套筒为模块化可拆分式结构，可实现使用现场快速拆装；
7、出料口安装位置角可在180。范围内随意选择，使之应用更加得心应手。

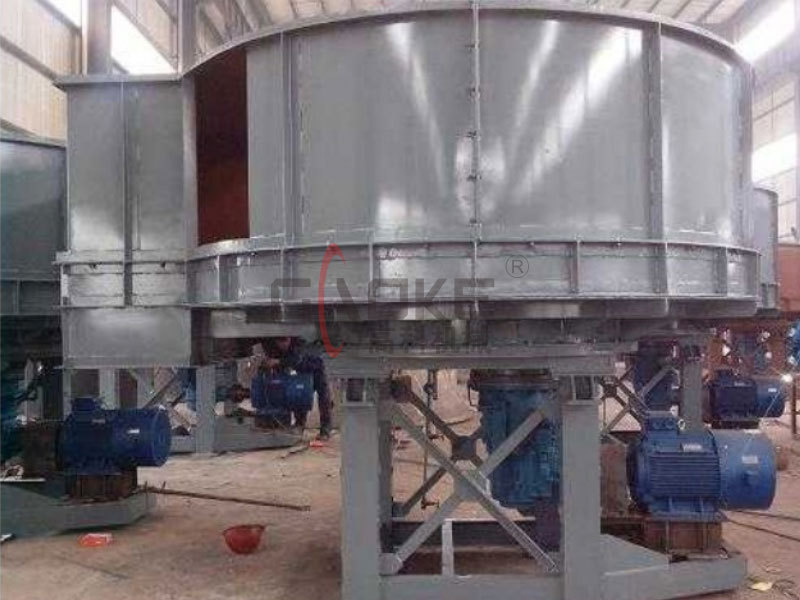

圆盘给料机由给料机主体、电动机、联轴器、圆柱齿轮减速机等组成。
规格型号 | GRPB-20 | GRPB-20 | GRPB-20 | GRPB-20 | GRPB-20 | GRPB-20 | GRPB-20 | GRPB-20 | |
圆盘直径mm | 2000 | 2200 | 2500 | 2800 | 3000 | 3200 | 3600 | 4000 | |
物料 | 堆密度kg/m3 | 0.5-2.5 | |||||||
给料粒度mm | 0-80 | ||||||||
圆盘转速r/min | 0.5-5 | ||||||||
额定给料能力t/h | 20-200 | 25-250 | 30-300 | 40-420 | 50-500 | 60-600 | 90-900 | 130-1100 | |
电机 | 额定功率kw | 11-15 | 15-18.5 | 18.5-22 | 22-30 | 30-37 | 37-45 | 45-55 | 55-75 |
额定转速r/min | 1475 | ||||||||
地脚尺寸 | D1 ( mm ) | 600 | 750 | 900 | 1100 | 1250 | |||
D2 ( mm ) | 750 | 850 | 1050 | 1300 | 1500 | ||||
D3 ( mm ) | 850 | 950 | 1180 | 1450 | 1650 | ||||
H1 ( mm ) | 30 | 35 | 40 | 40 | 50 | ||||
N1-h1 ( mm ) | 10-Φ40 | 10-Φ40 | 10-Φ50 | 10-Φ50 | 10-Φ60 | ||||
套筒法兰 | D ( mm ) | 1000 | 1200 | 1400 | 1600 | 1800 | |||
D1 ( mm ) | 1050 | 1350 | 1600 | 1800 | 2000 | ||||
D2 ( mm ) | 1150 | 1450 | 1750 | 1950 | 2200 | ||||
H2 ( mm ) | 10 | 10 | 12 | 12 | 12 | ||||
N2k2 ( mm ) | 16-Φ24 | 16-Φ24 | 16-Φ24 | 24-Φ30 | 24-Φ30 | ||||
出料口 | 位置角β度 | 90-180度内选择，建议优先选择90度 | |||||||
A ( mm ) | 1200 | 1300 | 1450 | 1600 | 1700 | 1800 | 2000 | 2250 | |
AL ( mm ) | 850 | 900 | 1050 | 1200 | 1300 | 1400 | 1500 | 1600 | |
机型外形尺寸 | H1 ( mm ) | ≥700 | ≥800 | ≥900 | ≥1000 | ≥1100 | |||
H2 ( mm ) | 400 | 450 | 450 | 500 | 500 | ||||
H3 ( mm ) | ≥700 | ≥800 | ≥850 | ≥900 | ≥900 | ||||
L1 ( mm ) | 1550 | 1650 | 1800 | 1950 | 2100 | 2200 | 2400 | 2700 | |
L2 ( mm ) | 1100 | 1200 | 1350 | 1500 | 1600 | 1700 | 1900 | 2100 | |
B1 ( mm ) | 1100 | 1200 | 1350 | 1500 | 1600 | 1700 | 1900 | 2100 | |
B2 ( mm ) | 1250 | 1350 | 1550 | 1700 | 1850 | 1950 | 2200 | 2400 | |
机器总高H | H1+H2+H3 | ||||||||
